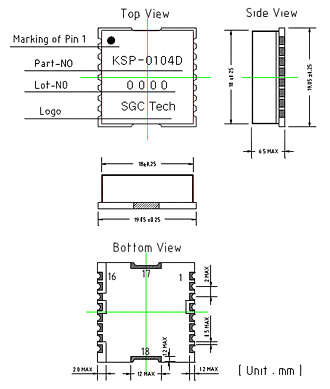

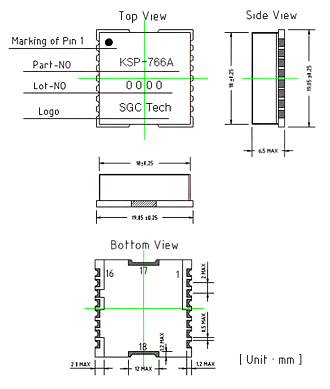

A, E, G, M, EV Package Mechanical Specifications (19.05 X 19.05 X 6.5t)



Terminal Connection

Pin NO

Terminal NAME

1

Clock (CLK)

2

Data

3

Enable (LE)

4

Osc. IN

9

VCO Vcc (DC +5V) IN

13

RF Out

15

PLL Vcc / TCXO
(DC +5V) IN

16

Lock Detect (LD)

5, 6, 7, 8, 10, 11, 12, 14,  17, 18 : Ground Pins

A, E, G Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-060SA

60.0

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-115dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-065SA

65.0 ± 2.5

5 ± 0.25

5±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-115dBc/§Ô @10§Õ offset

¡Â-17dBc

KSP-070SA

70.0 ± 2.5

5 ± 0.25

10±2dB m

¡Â40§Ì

30mse c

10KHz

¡Â-115dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-073SA

73.728

5 ± 0.25

5±2dBm

¡Â40§Ì

30mse c

8KHz

¡Â-115dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0106A

105.7 ± 5

5 ± 0.25

0±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0168A

168 ± 10

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0255A

255 ± 15

5 ± 0.25

0±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0295A

295 ± 20

5 ± 0.25

5±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0441A

441 ± 3

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0722A

721.5 ± 10

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0757A

756.5 ± 27.5

5 ±0.25

4±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-103dBc/§Ô @10§Õ offset

¡Â-25dBc

KSP-0760A

760 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0769A

769.04 ± 5

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

A, E, G Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-0770A

770 ± 10

5 ± 0.25

0±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0771A

771 ±15

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0776A

766 ± 13

5 ± 0.25

5±2dBm

¡Â40§Ì

30mse c

30KHz

¡Â-105dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0805A

805 ± 10

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0811A

811.5 ± 12.5

5 ± 0.25

7±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0882A

882 ± 10

5 ± 0.25

5±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0904A

904 ± 22.5

5 ± 0.25

4±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0945A

945 ± 10

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0955A

955 ± 15

5 ± 0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0952A

951.5 ± 27.5

5 ±0.25

4±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-103dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-0997A

996.5 ± 10

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-1537A

1537 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô@10§Õ offset

¡Â-20dBc

KSP-1655A

1655 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô@10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

A, E, G Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-1690A

1690 ± 5

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-110dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1715A

1715 ± 22.5

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1740A

1740 ± 30

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1750A

1750 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1790A

1790 ± 25

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1790A

1790 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1790A

1790.25 ± 5

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1795A

1795 ± 35

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1810A

1810 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1858A

1857.5 ± 7.5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1868A

1868 ± 10

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1880A

1880 ± 40

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1881A

1880.25 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

A, E, G Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-1895A

1895 ± 25

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1900A

1900 ± 10

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1907A

1907 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1950A

1950 ± 35

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1980A

1980 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2020A

2020 ± 30

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

200KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2025A

2025 ± 20

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

200KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2045A

2045 ± 40

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2065A

2065 ± 20

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

200KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2079A

2079 ± 10

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2090A

2090 ± 10

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2097A

2097 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2100A

2100 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

A, E, G Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-2140A

2140 ± 35

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2160A

2160 ± 10

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2188A

2187.5 ± 7.5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2210A

2210.25 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2295A

2295 ± 35

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2300A

2300.25 ± 5

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2545A

2545 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2643A

2642.5 ± 5

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2745A

2745 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-3300A

3300 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-97dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-3500A

3500 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-97dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-4900A

4900 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-97dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-5800A

5800 ± 30

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-95dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

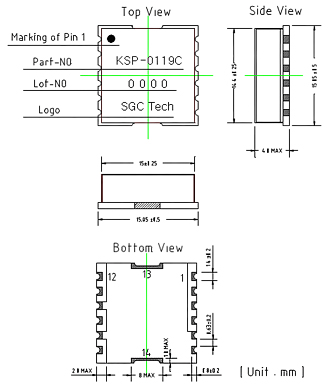

C, J Package Mechanical Specifications (15.05 X 15.05 X 4.0t)



Terminal Connection

Pin NO

Terminal NAME

1

Clock (CLK)

2

Data

3

Enable (LE)

4

Osc. IN

7

VCO Vcc (DC +5V) IN

9

RF Out

11

Lock Detect (LD)

12

PLL Vcc (DC +5V) IN

5, 6, 8, 10, 13, 14 : Ground Pins

C, J Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-0100C

100 ±3

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0119C

119 ±10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0135C

135 ±5

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-15dBc

KSP-0145C

145 ±10

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-15dBc

KSP-0365C

365 ±10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0744C

744 ±3

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-30dBc

KSP-0760C

760 ±5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0765C

765 ±10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0770C

770 ±5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0776C

776 ±5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0795C

795 ±10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0805C

805 ±10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0815C

815 ±5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

C, J Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-0910C

910 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0930C

930 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0955C

955 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-15dBc

KSP-1039C

1039 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

500KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-30dBc

KSP-1685C

1685 ± 10

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

13MHz/ 25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1690C

1690 ± 10

5 ±0.25

4±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1715C

1715 ± 5

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

50KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1748C

1747.5 ± 7.5

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1828C

1827.5 ± 7.5

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1908C

1907.5 ± 7.5

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1920C

1920 ± 10

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1925C

1925 ± 10

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

13MHz/ 25KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request


D, F, N, H, FV Package Mechanical Specifications (19.05 X 19.05 X 6.5t)



Terminal Connection

Pin NO

Terminal NAME

4

Osc. IN

9

VCO Vcc(DC +5V) IN

13

RF Out

15

PLL Vcc / ROM IC / TCXO
(DC +5V) IN

16

Lock Detect (LD)

1, 2, 3, 5, 6, 7, 8, 10, 11, 12, 14, 17, 18 : Ground Pins

D, F, H Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-0104D

104.19

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0139D

139.2

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0149D

149.2

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0158D

158.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0240D

240.0

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0300D

300.0

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0470D

470.0

5 ±0.25

- 2±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0744D

744.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0760D

760.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0813D

812.9

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0830D

830.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-0945D

945.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1017D

1017.9

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

D, F, H Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-1035D

1035.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1685D

1685.0

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1690D

1690.0

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1695D

1695.0

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1887D

1887.5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1899D

1899.0

5 ±0.25

0±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1907D

1907.5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1915D

1915.0

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1920D

1920.0

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1925D

1920.0

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1960D

1960.0

5 ±0.25

1±2dBm

¡Â40§Ì

20mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2055D

2055.0

5 ±0.25

1±2dBm

¡Â40§Ì

20mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2090D

2090.0

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

-

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

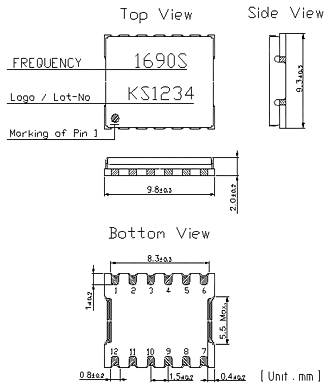

S Package Mechanical Specifications (9.8 X 9.3 X 2.0t)



Terminal Connection

Pin NO

Terminal NAME

1

Lock Detect (LD)

2

DO IF

3

Fin IF

4

VCO Vcc (DC +5V) IN

5

PLL Vcc (DC +5V) IN

6

RF Out

7

GND

8

LE

9

DATA

10

CLOCK

11

GND

12

Osc. IN

S Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

0776S

776 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

0815S

815 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

0910S

910 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

0955S

955 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

10KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1039S

1039 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1685S

1685 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1690S

1690 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1715S

1715 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1828S

1827.5 ± 7.5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1908S

1907.5 ± 7.5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

1920S

1920 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

100KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

2020S

2020 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

2210S

2210 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request

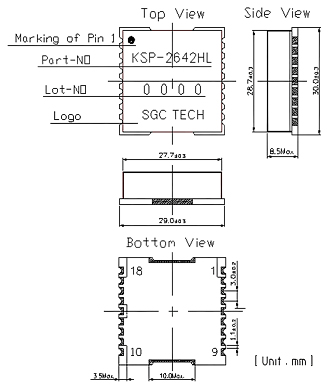

EL, FL, HL Package Mechanical Specifications (30 X 29 X 8.5t)



Terminal Connection

Pin NO

Terminal NAME

1

PLL Vcc (DC +5V) IN

11

VCO Vcc (DC +5V) IN

15

RF Out

19

Lock Detect (LD)

1, 2, 3, 5, 6, 7, 8, 10, 11, 12, 14, 17, 18 : Ground Pins

EL, FL, HL Type Electrical Specifications

Model

Freq. Range (MHz)

Supply Voltage(V)

Output Level

Current

Lock Time

Channel Step

C/N (Phase Noise)

Harmonics ( 2nd, 3rd)

KSP-1690EL

1690 ± 5

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-110dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1750EL

1750 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1895EL

1895 ± 25

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1950EL

1950 ± 35

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-1980EL

1980 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2065EL

2065 ± 20

5 ±0.25

2±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2079EL

2079 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2090EL

2090 ± 10

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2097EL

2097 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2100EL

2100 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2188EL

2187 ± 10

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2210EL

2210 ± 5

5 ±0.25

3±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-105dBc/§Ô @10§Õ offset

¡Â-20dBc

KSP-2643EL

2642.5 ± 5

5 ±0.25

5±2dBm

¡Â40§Ì

30mse c

250KHz

¡Â-100dBc/§Ô @10§Õ offset

¡Â-20dBc

* All of above characteristics can be modified as per user's request
